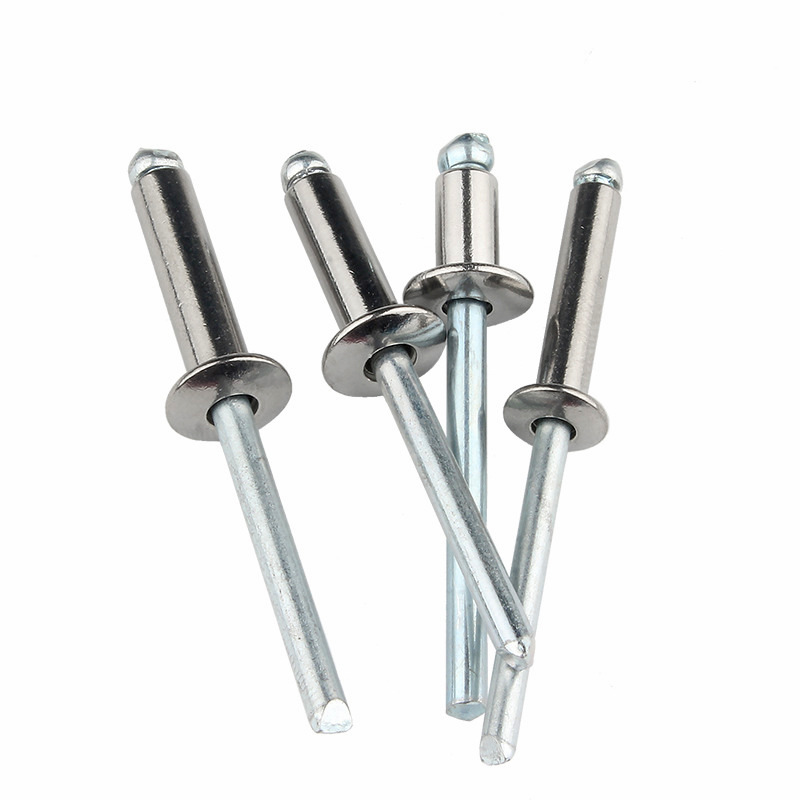

Nituri oarbe, cunoscute și sub denumirea de nituri pop, sunt elemente de fixare mecanice permanente utilizate atunci când doar o parte a piesei de prelucrat este accesibilă. Ele constau dintr-un corp cilindric (cochilie) cu un dorn prin centru. În timpul instalării, dornul este tras în carcasă, determinând deformarea părții oarbe și formarea unui cap secundar care prinde materialele împreună.
Termenul „orb” se referă la starea de instalare, nu la elementul de fixare în sine. Acest tip de nit este aplicat pe scară largă în asamblarea auto, fabricarea tablei, structurile aerospațiale, placarea clădirilor și producția generală, unde accesul este limitat la o singură parte.
Un nit orb cuprinde patru secțiuni cheie:
| Componentă | Descriere |
| Corp de nit (cochilie) | Cilindru gol cu un cap preformat (de obicei bombat sau înfundat) |
| Mandrină | Tija interioară cu un punct de rupere proiectat să se separe la o anumită forță de tracțiune |
| Cap de setare (pe unealta) | Componentă a sculei care prinde dornul și oferă forță de tragere |
| Cap cu partea oarbă | Porțiunea deformată creată în timpul prizei care prinde materialele din partea inaccesibilă |
Principiul de funcționare: unealta de nituri prinde dornul și îl trage în afară. Pe măsură ce dornul este retras, vârful său mărit forțează corpul nitului să se extindă radial pe partea oarbă, formând un cap în formă de bulb. La o tensiune predeterminată, dornul se rupe în punctul său de gât, lăsând nitul fixat pe loc.
Alegerea materialului de nit se va baza pe materialul de bază care este îmbinat, expunerea la mediu și cerințele de sarcină mecanică.
Nituri din aluminiu (cu dorn din oțel sau aluminiu)
Cel mai comun tip, potrivit pentru asamblare generală
Ușoare, rezistență moderată la forfecare și tracțiune
Folosit pentru tablă, conducte HVAC, produse de larg consum, interioare auto
Nituri din oțel (zincat sau simple)
Rezistență mai mare decât aluminiul
Potrivit pentru aplicații structurale și materiale de ecartament greu
Folosit în cadrul de oțel, apărătoare de mașini, echipamente industriale
Nituri din oțel inoxidabil
Rezistent la coroziune, potrivit pentru medii exterioare și marine
Rezistență și duritate mai mare, necesită instrumente de instalare mai puternice
Folosit în feronerie marine, placare arhitecturală, echipamente de procesare chimică
Nituri din cupru și alamă
Bună conductivitate electrică și rezistență la coroziune
Folosit în aplicații electrice, feronerie decorativă, articole din piele
Nituri Monel (aliaj nichel-cupru).
Rezistență excelentă la coroziune în apă de mare și medii chimice
Rezistență ridicată și rezistență la temperatură
Folosit în inginerie marină, fabrici chimice, structuri offshore
Diametru: diametrul nitului se referă la diametrul exterior al corpului. Dimensiunile obișnuite includ 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Selectarea diametrului se bazează pe cerința de încărcare: diametrele mai mari oferă o rezistență mai mare la forfecare și la tracțiune.
Gama de prindere: Aceasta este grosimea totală a materialelor care se îmbină. Fiecare dimensiune de nit acoperă o gamă specifică de prindere, furnizată de obicei de producător.
| Diametru | Gama tipică de aderență | Grosimea aplicației |
| 2,4 mm | 1,0~3,0 mm | Foaie subțire și electronică |
| 3,2 mm | 1,5~4,5 mm | Tablă ușoară |
| 4,0 mm | 2,0~5,0 mm | Ansamblu foaie medie |
| 4,8 mm | 2,5~6,5 mm | Conexiuni structurale generale |
| 6,4 mm | 3,0~8,0 mm | Aplicații grele |
Regulă critică: domeniul de prindere trebuie să acopere grosimea reală a materialului. Dacă nitul este prea scurt, acesta nu poate forma un cap orb adecvat, ducând la defectarea articulației. Dacă este prea lung, dornul s-ar putea să nu se rupă curat, lăsând corpul în exces să iasă în afară.
Pregătirea corectă a găurilor este esențială pentru o performanță fiabilă a niturilor.
Diametrul găurii: gaura trebuie să fie cu 0,1 ~ 0,2 mm mai mare decât diametrul corpului nitului. Găurile supradimensionate reduc rezistența la forfecare și permit mișcarea articulațiilor. Găurile subdimensionate pot deteriora corpul nitului în timpul introducerii și pot cauza dificultăți de setare.
| Diametrul nitului | Dimensiunea găurii recomandată |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Distanța la margine: Centrul găurii trebuie să fie de cel puțin 2× diametrul nitului față de marginea materialului. Distanța insuficientă la margine duce la ruperea materialului atunci când nitul este încărcat.
Alinierea materialului: Toate straturile trebuie aliniate corect înainte de găurire sau perforare. Bavurile vor fi îndepărtate de pe ambele părți ale găurii pentru a se asigura că corpul nitului este așezat la nivelul piesei de prelucrat.
Pasul 1: Selectați nitul corect. Confirmați că diametrul, domeniul de prindere și materialul sunt adecvate pentru aplicare.
Pasul 2: Pregătiți piesele de prelucrat Găuriți sau perforați găuri prin toate straturile. Îndepărtați bavurile și curățați suprafețele. Prindeți materialele împreună pentru a preveni separarea în timpul niturii.
Pasul 3: Introduceți nitul Puneți nitul prin orificiu din partea accesibilă. Capul preformat trebuie să stea plat pe suprafața superioară. Asigurați-vă că corpul nitului se extinde complet prin toate straturile.
Pasul 4: Poziționați unealta de nituri Montați piesa de nas adecvată pe unealta de nituri. Așezați piesa nasului peste dornul nitului, asigurând cuplarea completă.
Pasul 5: Operați instrumentul Strângeți sau activați instrumentul pentru a trage dornul. Continuați până când dornul se rupe în punctul desemnat al gâtului. Un nit fixat corespunzător va arăta că capul orb este complet format și dornul rupt la nivel cu sau puțin sub capul din fabrică.
Pasul 6: Inspectați instalarea Verificați dacă:
Capul din fabrică este așezat la același nivel cu materialul
Nu există decalaj între materiale
Capul orb este complet format (vizibil din partea accesibilă prin tragerea materialului, dacă este cazul)
Ruperea dornului este curată și la adâncimea corectă
| Defect | Semn observabil | Cauza probabilă |
| Cap orb incomplet | Partea oarbă prezintă o deformare mică sau deloc | Nitul prea lung pentru grosimea materialului; forță de tragere insuficientă |
| Mandrin spart înainte de a se așeza | Mandrinul se rupe fără materiale de prindere | Piesa nasului instrumentului prea mică; nit prea scurt; împachetare excesivă a materialului |
| Cap de fabrică deteriorat | Fisuri sau deformari pe partea accesibila | Forță excesivă; instrument nealiniat; material fragil |
| Articulație slăbită | Materialele pot fi separate sau mutate după setare | Interval de prindere incorect; gaura supradimensionata; ciclu de setare insuficient |
| Mandrin blocat în unealtă | Mandrinul nu se ejectează după pauză | Piesa nasului uzată; materii străine în unealtă; dimensiunea incorectă a nasului |
| Orificiu oval sau deformat | Forma găurii distorsionată după fixare | gaura supradimensionata; materiale nealiniate; sarcina laterala excesiva |
Clește manual pentru nituri Potrivit pentru utilizare ocazională și aplicații ușoare. Modele disponibile pentru nituri cu diametre de până la 4,8 mm. Designul efectului de pârghie variază: cu un singur mâner pentru nituri mici, cu acțiune compusă pentru dimensiuni mai mari.
Pistoale pneumatice cu nituri Unelte pneumatice potrivite pentru producția de volum mare. Oferă forță de tragere constantă și timpi de ciclu mai rapid. Necesar pentru nituri cu diametru mare și tipuri de oțel inoxidabil. Alimentarea cu aer de obicei 5~7 bar.
Unelte cu nituri alimentate de baterii Portabile și potrivite pentru aplicații pe teren. Oferă suficientă forță pentru majoritatea niturilor de uz general de până la 4,8 mm. Tehnologia bateriei oferă confort fără fir, dar cu o capacitate de ciclu limitată per încărcare.
Nituitoare hidraulice și servo Utilizate pentru aplicații industriale grele, inclusiv nituri structurale de înaltă rezistență. Asigurați monitorizarea precisă a forței de tracțiune și urmărirea datelor pentru asigurarea calității.
Selectarea piesei nasale: Fiecare diametru al nitului necesită o piesa nasală corespunzătoare. Schimbarea pieselor de nas este necesară la schimbarea dimensiunilor niturilor. Unele instrumente oferă sisteme de schimbare rapidă pentru eficiența producției.
Îmbinările cu nituri oarbe sunt în mod obișnuit proiectate pentru sarcini de forfecare (forțe paralele cu planul îmbinării), nu pentru sarcini primare de tracțiune (forțe de tragere a materialelor în afară).
Rezistența la forfecare este forța maximă pe care nitul o poate suporta perpendicular pe axa sa. Acesta este parametrul principal de proiectare pentru majoritatea îmbinărilor suprapuse.
Rezistența la tracțiune este forța maximă de tragere pe care nitul o poate suporta de-a lungul axei sale. În general, mai mică decât rezistența la forfecare pentru majoritatea tipurilor de nit orb.
Performanță la oboseală: Niturile oarbe au o rezistență mai mică la oboseală în comparație cu niturile solide datorită corpului gol și concentrării tensiunilor la orificiul dornului. Pentru aplicațiile de încărcare ciclică, trebuie luate în considerare niturile structurale sau tipurile de înaltă rezistență (cum ar fi monel sau oțel).
Recomandare de proiectare a îmbinării: utilizați mai multe nituri într-un model eșalonat, mai degrabă decât un singur nit într-o îmbinare puternic încărcată. Distanța minimă dintre nituri este de 3× diametrul nitului pentru a evita slăbirea materialului.
Materialele diferite în contact creează risc de coroziune galvanică. Selectați material pentru nituri compatibil cu materialul de bază.
| Material de bază | Material recomandat pentru nituri |
| Tabla de aluminiu | Aluminiu (cu dorn de oțel acceptabil) |
| Tabla de otel (vopsita/nevopsita) | Oțel (zincat) sau oțel inoxidabil |
| Tablă de oțel inoxidabil | Oţel inoxidabil |
| Aliaje de cupru | Alama sau cupru |
| Medii marine | Monel sau oțel inoxidabil 316 |
Regulă: Niturile trebuie să fie catodice (mai nobile) în raport cu materialul de bază pentru a evita coroziunea accelerată a materialului de bază. Dacă nu sunteți sigur, izolați cu material de etanșare sau garnituri.
Nituri etanșate: Dispunând de un corp cu capăt închis care previne scurgerea de apă sau gaz prin centru. Folosit în aplicații impermeabile, vase sub presiune și structuri expuse la intemperii.
Nituri cu prindere multiple: concepute pentru a acoperi o gamă mai largă de prindere, reducând cerințele de stoc. Potrivit pentru aplicații cu grosimi diferite ale materialelor.
Nituri autoperforante (SPR): Instalate fără găuri pre-forate. Nitul străpunge stratul superior și se întinde în stratul inferior. Folosit în asamblarea caroseriei auto, în special pentru îmbinările din aluminiu și materiale mixte.
Nituri de rupere: Capul dornului rămâne captiv în corpul nitului după fixare, prevenind căderea dornului. Necesar în aplicațiile în care dornurile slăbite ar putea provoca contaminare (prelucrarea alimentelor, electronice).
Nituri canelate: Prezintă un corp canelat pentru performanțe îmbunătățite de tragere în materiale moi, cum ar fi plasticul, lemnul sau compozitele.
Niturile trebuie depozitate în condiții uscate, curate, protejate de umiditate și contaminanți. Niturile din aluminiu și oțel se pot oxida în medii umede, afectând performanța de fixare și rezistența la coroziune.
A se pastra in ambalajul original pana la utilizare
Menține umiditatea zonei de depozitare sub 60%
Evitați expunerea la uleiuri, solvenți și praf industrial
Rotiți inventarul conform principiului primul intrat, primul ieșit
Niturile depozitate pentru perioade îndelungate (peste 24 de luni) trebuie inspectate pentru coroziune sau degradare înainte de utilizare.
Inspecție vizuală (verificarea instalării):
Capul fabricii este aliniat și concentric
Ruperea dornului este curată și vizibilă sub cap
Fără fisuri sau distorsiuni pe ambele părți
Test de tracțiune: Testați periodic niturile de eșantion de tracțiune folosind un tester de tracțiune pentru a confirma că valorile de forfecare și de tracțiune respectă specificațiile. Probă minimă: 5 nituri pe lot.
Test de prindere: Verificați dacă lungimea dornului rămasă în interiorul nitului se află în limite acceptabile (de obicei 0,5~1,5 mm sub suprafața capului).
Inspecție distructivă: Nituri selectate în secțiune transversală pentru a inspecta formarea capului orb și a confirma deformarea adecvată a materialului. Acest lucru este deosebit de important în timpul validării procesului și al modificării sculei.
| Problemă | Verificare imediată | Soluţie |
| Nitul se învârte în gaură | Diametrul găurii prea mare | Înlocuiți cu un nit cu diametru mai mare; dimensiunea corectă a găurii |
| Nu se poate introduce nitul | Diametrul găurii este prea mic | Alezează gaura la dimensiunea corectă |
| Instrumentul nu poate trage | Piesa nasului incorectă sau maxilarul uzat | Înlocuiți piesa nasului; instrument de service |
| Mandrinul se rupe prea devreme | Raza de prindere prea scurtă | Folosiți nituri de prindere mai lungi |
| Mandrinul nu se va rupe | Forță de tragere insuficientă | Utilizați un instrument mai puternic; verifica presiunea aerului |
| Cap orb nu s-a format | Nitul prea lung sau funcționarea defectuoasă a sculei | Verificați intervalul de prindere; verificați funcționarea sculei |
| Materialele se separă după întărire | Forță de strângere insuficientă | Scurta raza de prindere; crește precizia potrivirii găurii |
Acest ghid oferă referințe fundamentale pentru selectarea și instalarea niturilor oarbe. Pentru aplicații critice, consultați specificațiile tehnice ale producătorului și efectuați teste de calificare pe ansambluri reprezentative înainte de producție.
